法蘭型撓性聯軸器

  • 法蘭型撓性聯軸器

    NBK

    法蘭型撓性聯軸器

    ・符合JIS B 1452-1991的「法蘭型撓性聯軸器」。
    ・由法蘭與連接螺栓組成,構造簡單,安裝容易。
    ・只需拆下連接螺栓即可更換軸套,易於維修。
    ・可吸收偏心、偏角等等的錯位,吸收扭轉振動,防止噪音,不會傳達推力荷重。
    ・備有鑄鐵製FCL及碳素鋼FCLS兩種規格。

    #聯軸器#噪音

    分享至:

  共通規格

材質 FCL:FC200 FCLS:S25C

←   向左滑動以檢視更多內容

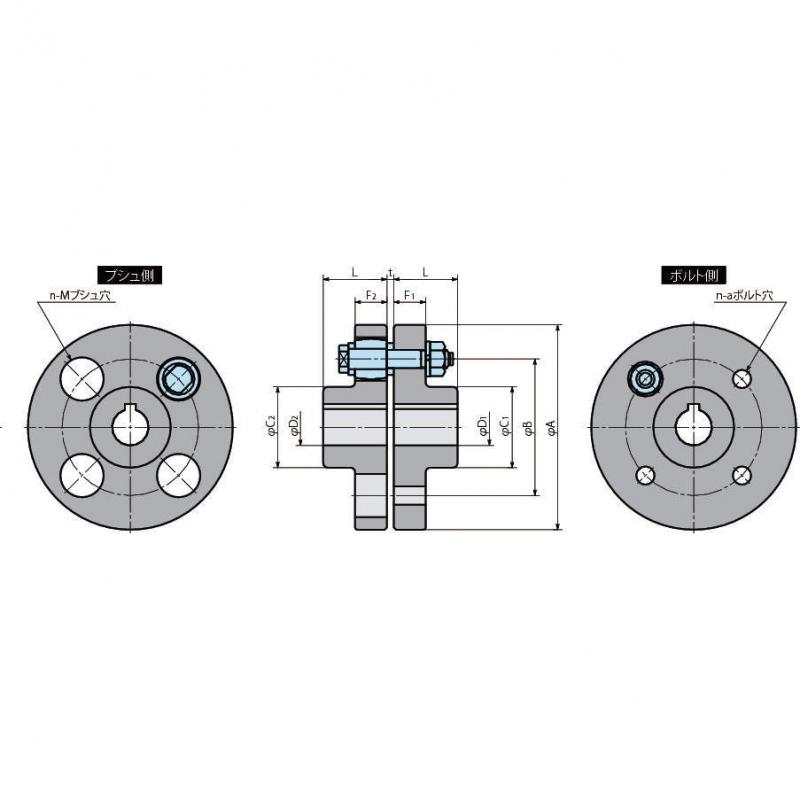

型式材質尺寸(mm)最大軸孔徑(mm)連接螺栓最大扭矩
(N・m)
最高
轉速
(min-1)
慣性力矩
(kg・m2)
許容重量
(kg)
參考出貨日
A底孔徑LC1C2BF1F2aMtD1D2型式個数 n螺栓長度 (mm)偏心 (mm)偏角 (°)軸向偏差 (mm)
FCL-90FC20090-2835.535.560141481932020F14501540001.4×10^-30.11/6±2.11.4110天
FCL-100FC200100-35.542.542.5671616102332525F24562940002.4×10^-30.11/6±2.12.0610天
FCL-112FC200112-405050751616102332828F24563340003.9×10^-30.11/6±2.12.7210天
FCL-125FC200125-455650851818143233228F34647340006.6×10^-30.11/6±2.13.6410天
FCL-140FC200140-5071631001818143233835F366413040001.1×10^-20.21/6±2.14.9610天
FCL-160FC200160-5680801151818143234545F386420040001.9×10^-20.21/6±2.16.9010天
FCL-180FC200180-6390901321818143235050F386423035003.1×10^-20.21/6±2.19.2510天
FCL-200FC200200187110010014522.422.4204145656F488544032006.2×10^-20.21/6±2.814.310天
FCL-224FC200224188011211217022.422.4204146363F488551028509.9×10^-20.21/6±2.818.610天
FCL-250FC20025020901251251802828255147171F5810085025501.9×10^-10.21/6±2.827.410天
