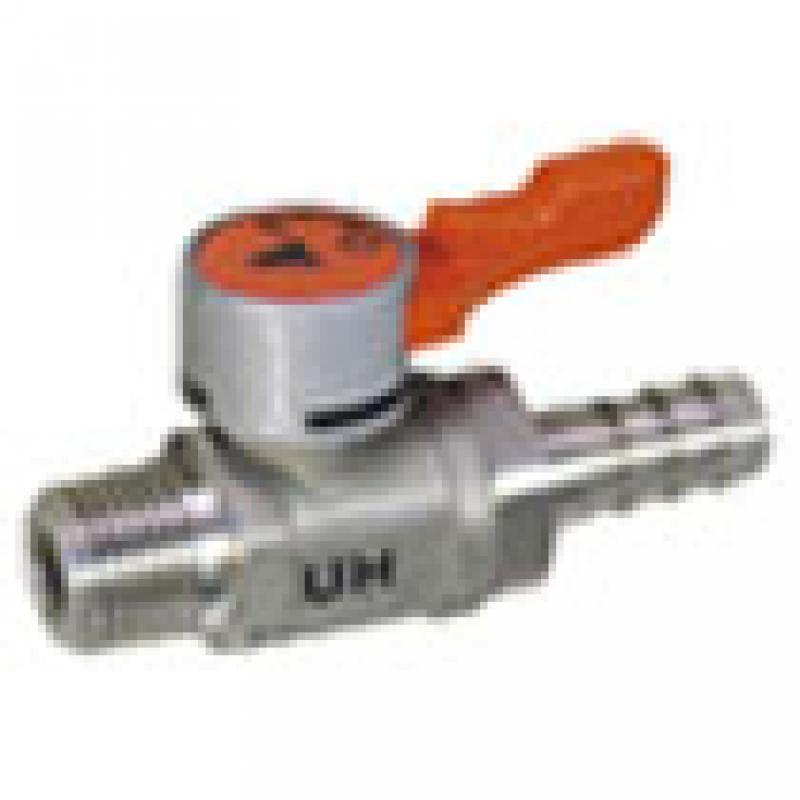

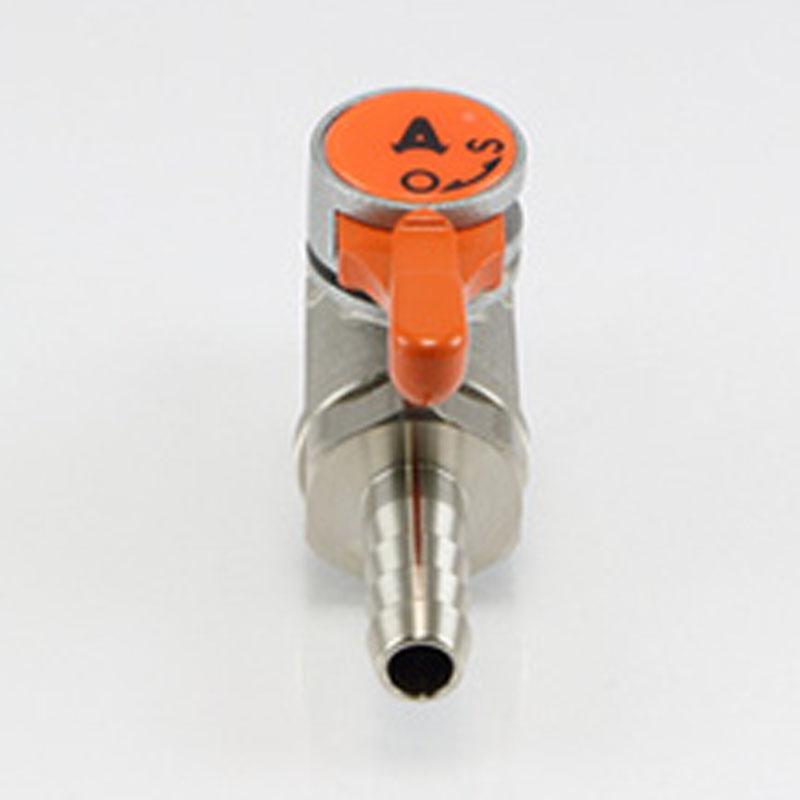

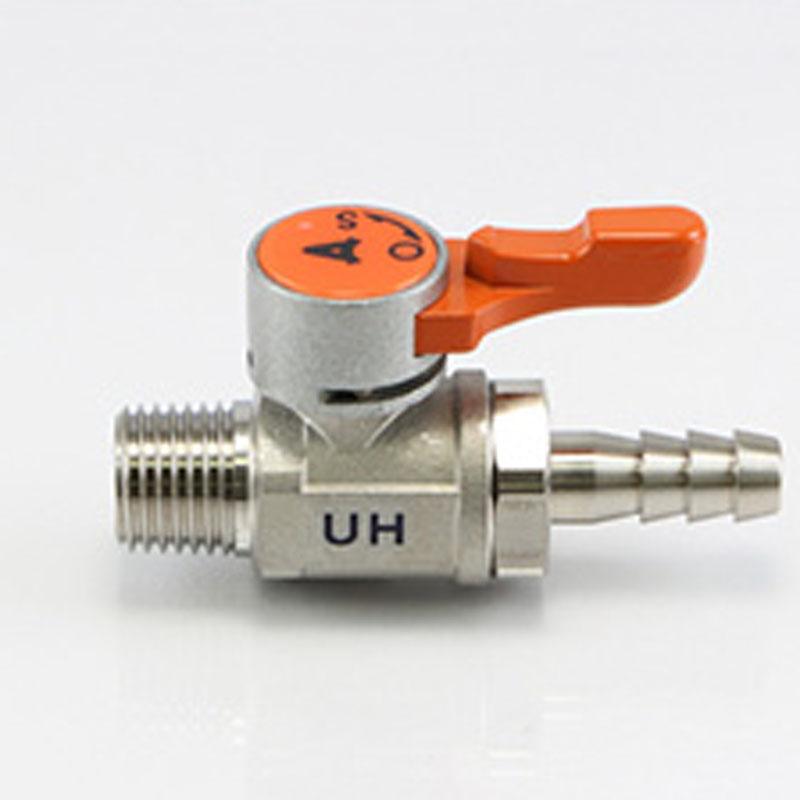

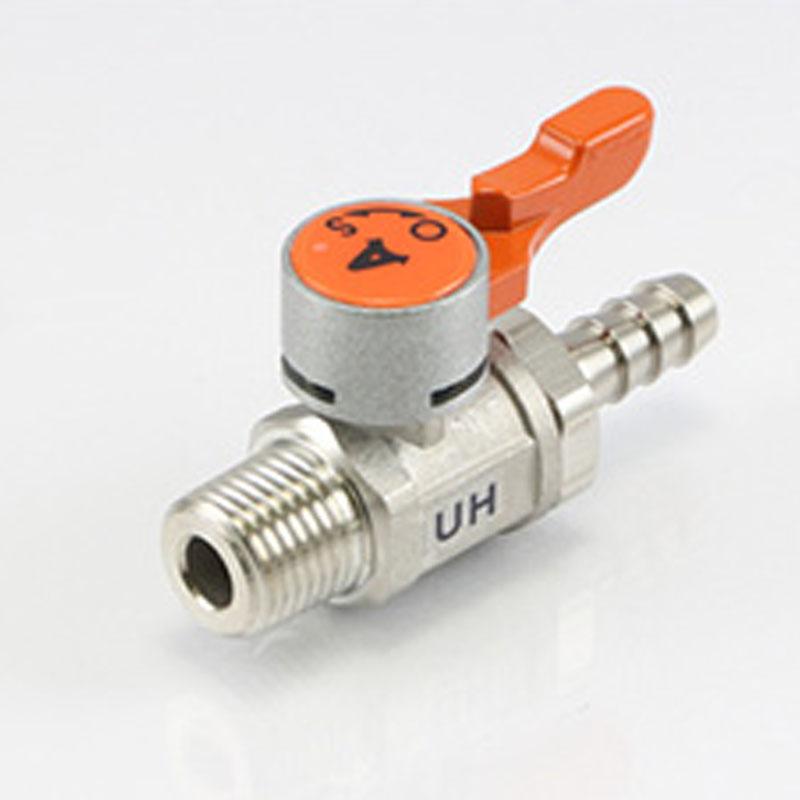

ACEBALL-21(不鏽鋼製) UH 軟管螺紋接管一體型

  • ACEBALL-21(不鏽鋼製) UH 軟管螺紋接管一體型

    ASOH

    一次側為錐度(PT)外螺紋,二次側為軟管連接之配管用閥。
    【特長】
    ・對應軟管的尺寸豐富。
    ・用軟管夾環鎖緊以固定軟管。
    ・本球閥代替空氣栓塞使用也具有高可靠性。
    ・1/8~3/8的小口徑。與多種接頭一體化。
    ・內外牙俱備的便利閥體。把手方向自由。
    ・作業效率高及美觀。
    【用途】
    ・最適合軟管連接時使用。

    分享至:

  共通規格

注意、禁止事項

配管前請將閥體或連接閥清理乾淨。髒汙、雜物等異物可能造成洩漏。
在配管內或管內的流體含有異物時,請設置濾網,預防事故發生。
配管時的密封膠帶等請勿放進管內。
禁止增加閥體或使用管鉗。
安裝閥體時請利用靠近安裝管側的閥體平面部分,使用適當的扳手鎖緊。
在連接管線時,請注意勿過度鎖緊。用手鎖緊後,請勿旋轉超過1.5圈。
配管時請避免使閥體受到過度負荷,而使配管變形。
使用時請遵守使用條件。
請避免強行開關把手。
為改善產品,尺寸、材質等規格若有變更,恕不另行通知。
本體形狀 直型 本體材質 SCS13 使用流體 水 / 空氣 / 油
球閥種類 減量式 一次側(供應側) 連接種類 A R(PT) 二次側(控制側) 連接種類 D 軟管接管一體型
把手形狀 附顯示板手柄把手 本體包覆 操作方式 手動式
使用壓力 0.98MPa以下


←   向左滑動以檢視更多內容

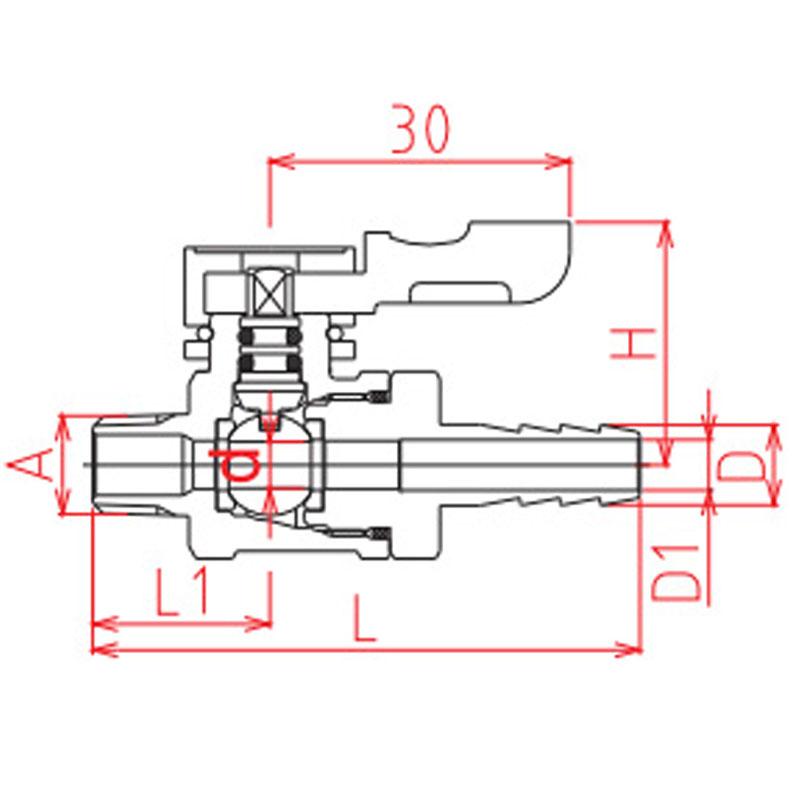

型號 φd A(R) φD φD1 L1 L H(約) 使用溫度範圍
UH-11064.61/863185524-10℃~120℃
UH-11074.61/874185524-10℃~120℃
UH-11084.61/885185524-10℃~120℃
UH-11104.61/810.56185524-10℃~120℃
UH-12074.61/474205724-10℃~120℃
UH-12084.61/485205724-10℃~120℃
UH-12094.61/496205724-10℃~120℃
UH-12104.61/410.56205724-10℃~120℃
UH-13096.83/896236426-10℃~120℃
UH-13106.83/810.56236426-10℃~120℃
