首頁配管閥型球閥ACEBALL-21(不鏽鋼製) UM 外內牙型

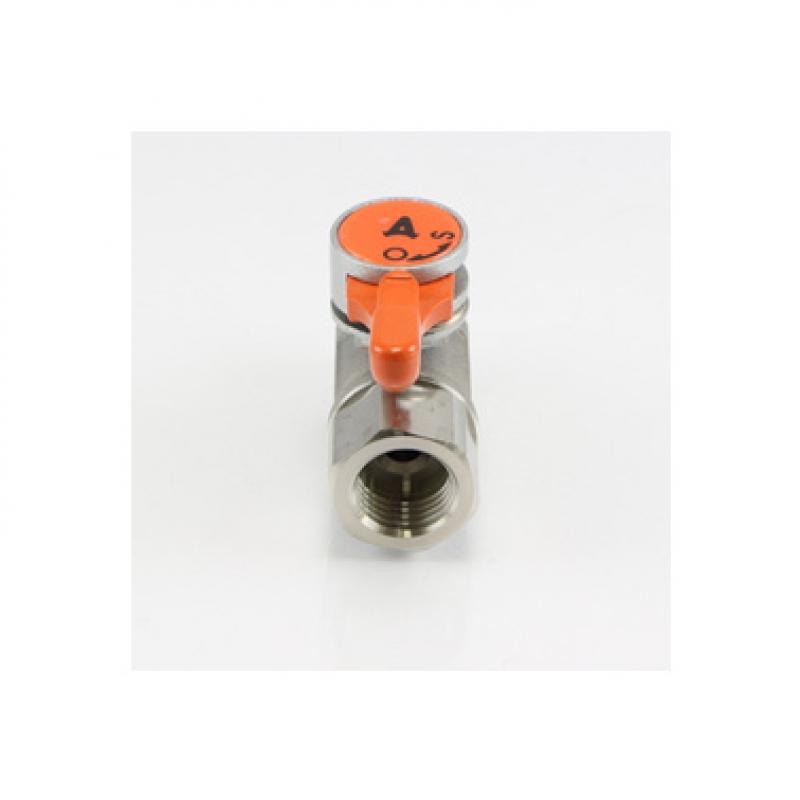

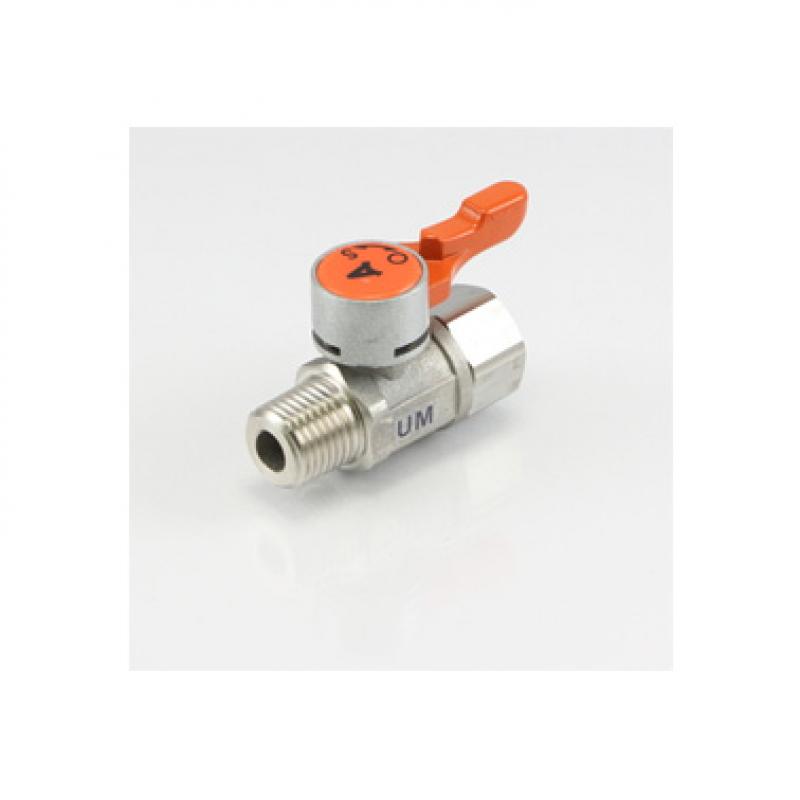

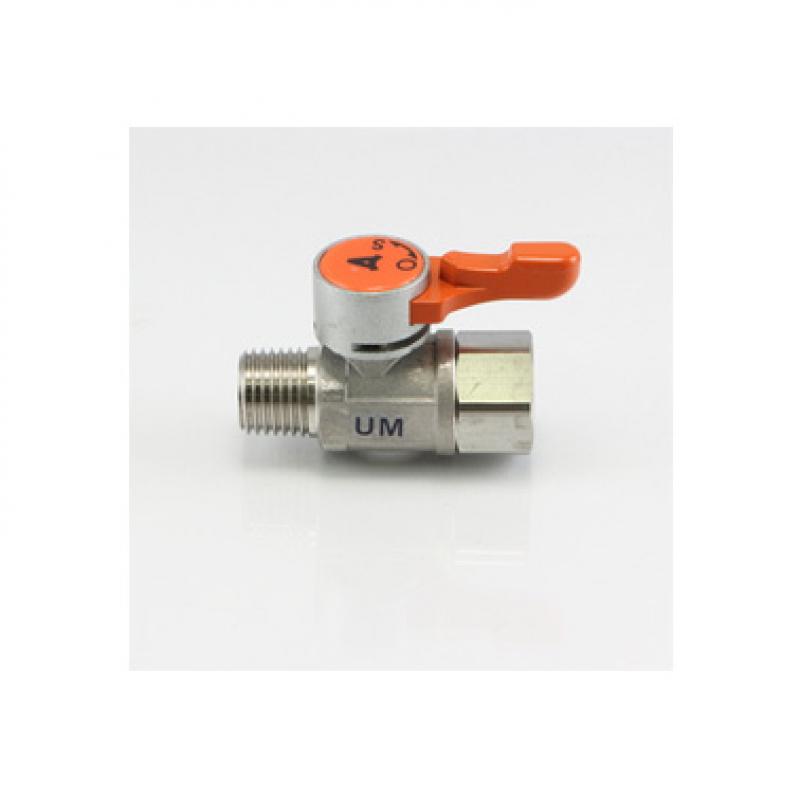

ACEBALL-21(不鏽鋼製) UM 外內牙型

  • ACEBALL-21(不鏽鋼製) UM 外內牙型

    ASOH 杉本

    一次側為錐度(PT)外螺紋,二次側為錐度(PT)內螺紋之配管用閥。
    【特長】
    ・1/8~3/8的小口徑。與各種接頭一體化。
    ・內外牙俱備的便利閥體。把手方向自由。
    ・作業效率高及美觀。
    ・耐壓測試壓力:2.94MPa (30kgf/cm2)。
    ・氣密測試壓力:0.59MPa (6kgf/cm2)。
    【用途】
    ・便於連接嚙合接頭或其他配管方法的接頭等。

    分享至:

  • 規格

  • 數量

  共通規格

注意、禁止事項

配管前請將閥體或連接閥清理乾淨。髒汙、雜物等異物可能造成洩漏。
在配管內或管內的流體含有異物時,請設置濾網,預防事故發生。
配管時的密封膠帶等請勿放進管內。
禁止增加閥體或使用管鉗。
安裝閥體時請利用靠近安裝管側的閥體平面部分,使用適當的扳手鎖緊。
在連接管線時,請注意勿過度鎖緊。用手鎖緊後,請勿旋轉超過1.5圈。
配管時請避免使閥體受到過度負荷,而使配管變形。
使用時請遵守使用條件。
請避免強行開關把手。
為改善產品,尺寸、材質等規格若有變更,恕不另行通知。

本體形狀 直型 本體材質 SCS13 使用流體 水 / 空氣 / 油
球閥種類 減量式 一次側(供應側) 連接種類 A R(PT) 二次側(控制側) 連接種類 D Rc(PT)
把手形狀 附顯示板手柄把手 本體包覆 操作方式 手動式
使用壓力 0.98MPa以下

←   向左滑動以檢視更多內容

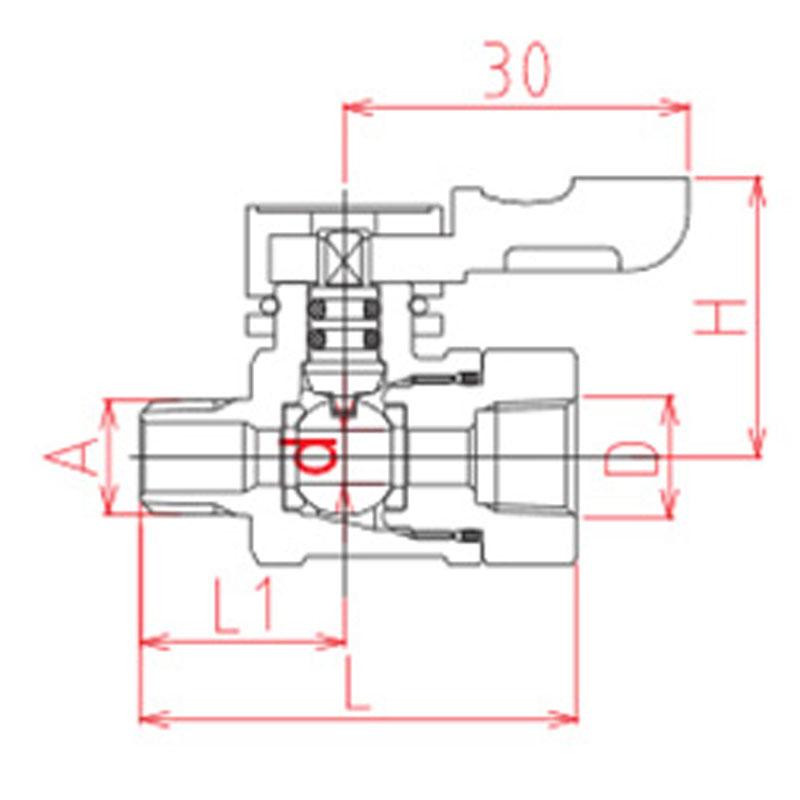

型號 φd A(R) φD L1 L H(約) 使用溫度範圍
//
