SMSG 齒研彎齒等比傘形齒輪（Ｊ系列）
SMSG 齒研彎齒等比傘形齒輪（Ｊ系列）
SMSG 齒研彎齒等比傘形齒輪（Ｊ系列）
KHK 小原齒輪
・J系列的孔徑，鍵槽和安裝孔尺寸均依照KHK自己的標準。
・透過穩定的生產線追求最新機械設備的生產效率和品質。
・可由原廠進行追加工，品質更加值得信賴。
#等比傘形齒輪
規格
請選擇型號
SMSG1-20LJ6
SMSG1-20RJ6
SMSG1-25LJ6
SMSG1-25LJ8
SMSG1-25RJ6
SMSG1-25RJ8
SMSG1-30LJ8
SMSG1-30LJ10
SMSG1-30LJ12
SMSG1-30RJ8
SMSG1-30RJ10
SMSG1-30RJ12
SMSG1.5-20LJ8
SMSG1.5-20LJ10
SMSG1.5-20RJ8
SMSG1.5-20RJ10
SMSG1.5-25LJ10
SMSG1.5-25LJ12
SMSG1.5-25LJ14
SMSG1.5-25RJ10
SMSG1.5-25RJ12
SMSG1.5-25RJ14
SMSG1.5-30LJ10
SMSG1.5-30LJ12
SMSG1.5-30LJ14
SMSG1.5-30LJ15
SMSG1.5-30LJ16
SMSG1.5-30LJ17
SMSG1.5-30LJ18
SMSG1.5-30LJ19
SMSG1.5-30RJ10
SMSG1.5-30RJ12
SMSG1.5-30RJ14
SMSG1.5-30RJ15
SMSG1.5-30RJ16
SMSG1.5-30RJ17
SMSG1.5-30RJ18
SMSG1.5-30RJ19
SMSG2-20LJ12
SMSG2-20LJ14
SMSG2-20LJ15
SMSG2-20LJ16
SMSG2-20RJ12
SMSG2-20RJ14
SMSG2-20RJ15
SMSG2-20RJ16
SMSG2-25LJ12
SMSG2-25LJ14
SMSG2-25LJ15
SMSG2-25LJ16
SMSG2-25LJ17
SMSG2-25LJ18
SMSG2-25LJ19
SMSG2-25RJ12
SMSG2-25RJ14
SMSG2-25RJ15
SMSG2-25RJ16
SMSG2-25RJ17
SMSG2-25RJ18
SMSG2-25RJ19
SMSG2-30LJ12
SMSG2-30LJ14
SMSG2-30LJ15
SMSG2-30LJ16
SMSG2-30LJ17
SMSG2-30LJ18
SMSG2-30LJ19
SMSG2-30LJ20
SMSG2-30LJ22
SMSG2-30LJ25
SMSG2-30RJ12
SMSG2-30RJ14
SMSG2-30RJ15
SMSG2-30RJ16
SMSG2-30RJ17
SMSG2-30RJ18
SMSG2-30RJ19
SMSG2-30RJ20
SMSG2-30RJ22
SMSG2-30RJ25
SMSG2.5-20LJ14
SMSG2.5-20LJ15
SMSG2.5-20LJ16
SMSG2.5-20LJ17
SMSG2.5-20LJ18
SMSG2.5-20LJ19
SMSG2.5-20LJ20
SMSG2.5-20RJ14
SMSG2.5-20RJ15
SMSG2.5-20RJ16
SMSG2.5-20RJ17
SMSG2.5-20RJ18
SMSG2.5-20RJ19
SMSG2.5-20RJ20
SMSG2.5-25LJ16
SMSG2.5-25LJ17
SMSG2.5-25LJ18
SMSG2.5-25LJ19
SMSG2.5-25LJ20
SMSG2.5-25LJ22
SMSG2.5-25LJ25
SMSG2.5-25RJ16
SMSG2.5-25RJ17
SMSG2.5-25RJ18
SMSG2.5-25RJ19
SMSG2.5-25RJ20
SMSG2.5-25RJ22
SMSG2.5-25RJ25
SMSG2.5-30LJ16
SMSG2.5-30LJ17
SMSG2.5-30LJ18
SMSG2.5-30LJ19
SMSG2.5-30LJ20
SMSG2.5-30LJ22
SMSG2.5-30LJ25
SMSG2.5-30LJ28
SMSG2.5-30LJ30
SMSG2.5-30LJ32
SMSG2.5-30LJ35
SMSG2.5-30RJ16
SMSG2.5-30RJ17
SMSG2.5-30RJ18
SMSG2.5-30RJ19
SMSG2.5-30RJ20
SMSG2.5-30RJ22
SMSG2.5-30RJ25
SMSG2.5-30RJ28
SMSG2.5-30RJ30
SMSG2.5-30RJ32
SMSG2.5-30RJ35
SMSG3-20LJ16
SMSG3-20LJ17
SMSG3-20LJ18
SMSG3-20LJ19
SMSG3-20LJ20
SMSG3-20LJ22
SMSG3-20RJ16
SMSG3-20RJ17
SMSG3-20RJ18
SMSG3-20RJ19
SMSG3-20RJ20
SMSG3-20RJ22
SMSG3-25LJ20
SMSG3-25LJ22
SMSG3-25LJ25
SMSG3-25LJ28
SMSG3-25RJ20
SMSG3-25RJ22
SMSG3-25RJ25
SMSG3-25RJ28
SMSG3-30LJ20
SMSG3-30LJ22
SMSG3-30LJ25
SMSG3-30LJ28
SMSG3-30LJ30
SMSG3-30LJ32
SMSG3-30LJ35
SMSG3-30LJ40
SMSG3-30RJ20
SMSG3-30RJ22
SMSG3-30RJ25
SMSG3-30RJ28
SMSG3-30RJ30
SMSG3-30RJ32
SMSG3-30RJ35
SMSG3-30RJ40
SMSG3.5-20LJ20
SMSG3.5-20LJ22
SMSG3.5-20LJ25
SMSG3.5-20LJ28
SMSG3.5-20LJ30
SMSG3.5-20RJ20
SMSG3.5-20RJ22
SMSG3.5-20RJ25
SMSG3.5-20RJ28
SMSG3.5-20RJ30
SMSG3.5-25LJ25
SMSG3.5-25LJ28
SMSG3.5-25LJ30
SMSG3.5-25LJ32
SMSG3.5-25LJ35
SMSG3.5-25RJ25
SMSG3.5-25RJ28
SMSG3.5-25RJ30
SMSG3.5-25RJ32
SMSG3.5-25RJ35
SMSG3.5-30LJ25
SMSG3.5-30LJ28
SMSG3.5-30LJ30
SMSG3.5-30LJ32
SMSG3.5-30LJ35
SMSG3.5-30LJ40
SMSG3.5-30LJ45
SMSG3.5-30LJ50
SMSG3.5-30RJ25
SMSG3.5-30RJ28
SMSG3.5-30RJ30
SMSG3.5-30RJ32
SMSG3.5-30RJ35
SMSG3.5-30RJ40
SMSG3.5-30RJ45
SMSG3.5-30RJ50
SMSG4-20LJ20
SMSG4-20LJ22
SMSG4-20LJ25
SMSG4-20LJ28
SMSG4-20LJ30
SMSG4-20LJ32
SMSG4-20LJ35
SMSG4-20RJ20
SMSG4-20RJ22
SMSG4-20RJ25
SMSG4-20RJ28
SMSG4-20RJ30
SMSG4-20RJ32
SMSG4-20RJ35
SMSG4-25LJ28
SMSG4-25LJ30
SMSG4-25LJ32
SMSG4-25LJ35
SMSG4-25LJ40
SMSG4-25LJ45
SMSG4-25RJ28
SMSG4-25RJ30
SMSG4-25RJ32
SMSG4-25RJ35
SMSG4-25RJ40
SMSG4-25RJ45
SMSG4-30LJ28
SMSG4-30LJ30
SMSG4-30LJ32
SMSG4-30LJ35
SMSG4-30LJ40
SMSG4-30LJ45
SMSG4-30LJ50
SMSG4-30RJ28
SMSG4-30RJ30
SMSG4-30RJ32
SMSG4-30RJ35
SMSG4-30RJ40
SMSG4-30RJ45
SMSG4-30RJ50
SMSG5-20LJ25
SMSG5-20LJ28
SMSG5-20LJ30
SMSG5-20LJ32
SMSG5-20LJ35
SMSG5-20LJ40
SMSG5-20LJ45
SMSG5-20RJ25
SMSG5-20RJ28
SMSG5-20RJ30
SMSG5-20RJ32
SMSG5-20RJ35
SMSG5-20RJ40
SMSG5-20RJ45
SMSG5-25LJ28
SMSG5-25LJ30
SMSG5-25LJ32
SMSG5-25LJ35
SMSG5-25LJ40
SMSG5-25LJ45
SMSG5-25LJ50
SMSG5-25RJ28
SMSG5-25RJ30
SMSG5-25RJ32
SMSG5-25RJ35
SMSG5-25RJ40
SMSG5-25RJ45
SMSG5-25RJ50
SMSG5-30LJ28
SMSG5-30LJ30
SMSG5-30LJ32
SMSG5-30LJ35
SMSG5-30LJ40
SMSG5-30LJ45
SMSG5-30LJ50
SMSG5-30RJ28
SMSG5-30RJ30
SMSG5-30RJ32
SMSG5-30RJ35
SMSG5-30RJ40
SMSG5-30RJ45
SMSG5-30RJ50
數量
加入詢價單
立即詢價 →
共通規格
精度等級
JIS B 1704:1978 2級 相当品
齒形
格里森
壓力角
20°
螺旋角
35°
材質
S45C
熱處理
齒面高周波燒入
齒面硬度
50～60HRC
顯示
列數
10列
25列
50列
100列
全部
型號規格表
圖面檔案
產品型錄
進階篩選
←
向左滑動以檢視更多內容

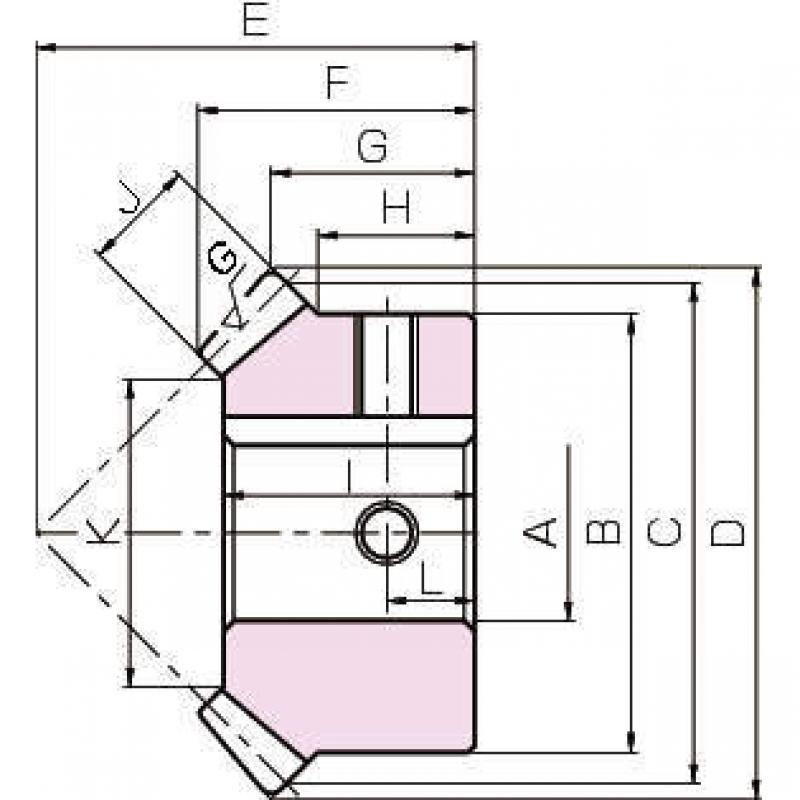

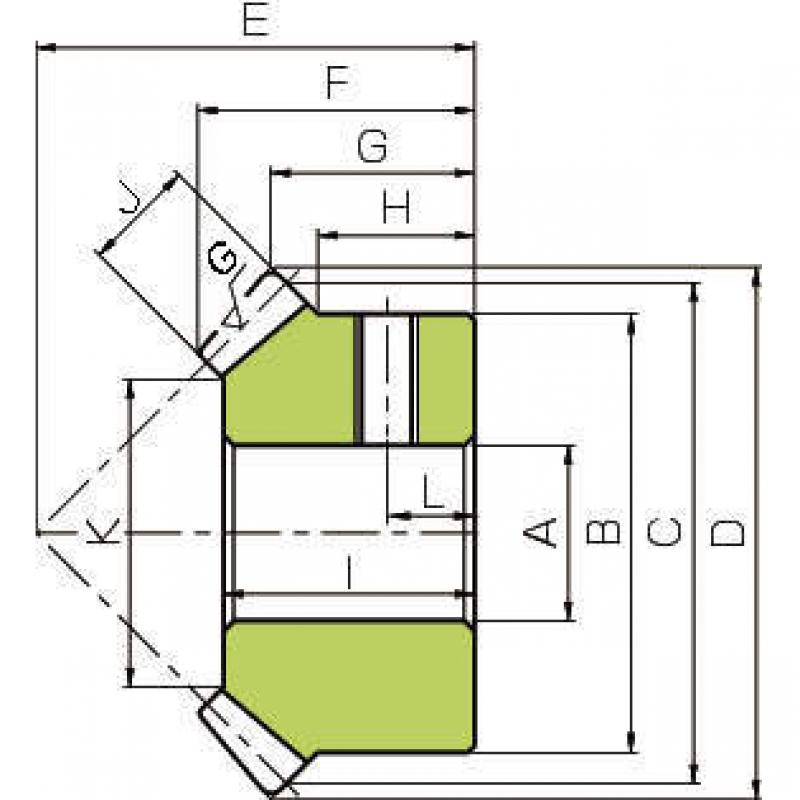

型式
模數 m
齒數
旋向
形狀
孔徑 AH7
轂輪徑 B
節圓 直徑 C
齒頂圓 直徑 D
裝配距離 E
後裝配距離 G
轂輪長 H
孔長 I
齒面寬 J
配重面徑 K
鍵 (寬×深)
螺絲尺寸-尺寸
螺絲尺寸-L
容許力矩（N・m）-彎曲
容許力矩（N・m）-面壓
容許力矩（kgf・m）-彎曲
容許力矩（kgf・m）-面壓
齒隙上下限 （mm）
質量 （kg）
參考出貨日
型式
模數
m
齒數
旋向
形狀
孔徑
AH7
轂輪徑
B
節圓
直徑
C
齒頂圓
直徑
D
裝配距離
E
後裝配距離
G
轂輪長
H
孔長
I
齒面寬
J
配重面徑
K
鍵
(寬×深)
螺絲尺寸
容許力矩（N・m）
容許力矩（kgf・m）
齒隙上下限
（mm）
質量
（kg）
參考出貨日
尺寸
L
彎曲
面壓
彎曲
面壓
«
1
2
3
4
5
»
SMSG1-20J (2D)
SMSG1-25J (2D)
SMSG1-30J (2D)
SMSG1.5-20J (2D)
SMSG1.5-25J (2D)
SMSG1.5-30J (2D)
SMSG2-20J (2D)
SMSG2-25J (2D)
SMSG2-30J (2D)
SMSG2.5-20J (2D)
SMSG2.5-25J (2D)
SMSG2.5-30J (2D)
SMSG3-20J (2D)
SMSG3-25J (2D)
SMSG3-30J (2D)
SMSG3.5-20J (2D)
SMSG3.5-25J (2D)
SMSG3.5-30J (2D)
SMSG4-20J (2D)
SMSG4-25J (2D)
SMSG4-30J (2D)
SMSG5-20J (2D)
SMSG5-25J (2D)
SMSG5-30J (2D)
BACK TO LIST
×
{{ctrl.model.title}}
×
進階篩選
型式
模數 m
齒數
旋向
形狀
孔徑 AH7
轂輪徑 B
節圓 直徑 C
齒頂圓 直徑 D
裝配距離 E
後裝配距離 G
轂輪長 H
孔長 I
齒面寬 J
配重面徑 K
鍵 (寬×深)
螺絲尺寸-尺寸
螺絲尺寸-L
容許力矩（N・m）-彎曲
容許力矩（N・m）-面壓
容許力矩（kgf・m）-彎曲
容許力矩（kgf・m）-面壓
齒隙上下限 （mm）
質量 （kg）
參考出貨日
